Radiotelefon VHF

4 min read

Częstotliwość pracy: 156.025 - 162.025 MHz Powyższe pasmo podzielono na kanały:

  • 1-28
  • 60-88

Nie prowadzimy korespondencji w minutach 00-03 oraz 30-33 po każdej godzinie.

Szczególne kanały:

  • 6 - SAR
  • 13 - bezpieczeństwo nawigacji i służba portowa
  • 15 - łączność wewnątrzstatkowa
  • 16 - łączność w niebezpieczeństwie
  • 17 - łączność wewnątrzstatkowa
  • 70 - tylko do wywołań DSC!

Zasięg

Pasmo w jakim działa UKF-ka jest takie, że fale się nie zaginają w atmosferze, tzn. że anteny mogą do siebie nadawać jeśli się widzą.

Przybliżony zasięg skutecznej łączności: gdzie jest w Mm, a i w metrach nad poziomem morza.

Moc nadawania

Albo 25W albo 1W. Oznaczenie: HI/LO. Jest to moc nadawania, więc wpływa na to jak daleko będą nas słyszeć, a nie z jak daleka będziemy odbierać komunikaty.

Regulacja poziomu szumów

Pokrętło SQL. Regulacja: kręcimy do minimum, żeby szumiało, a następnie kręcimy dalej do momentu aż szum zniknie i tak zostawiamy. Regulacja co 4 godziny.

Podwójny nasłuch

Zawsze jest to dodatkowy kanał + kanał 16. Działa to tak, że radio przez 0.9 słucha dodatkowego kanału, przez 0.1 słucha 16. Jak ustawić: wybieramy dodatkowy kanał → wciskamy przycisk DUAL / DW (dual watch). Jak rozłączyć: 1) wybierając ponowanie funkcję dual watch LUB 2) wciskając przycisk szybkiego powrotu na 16 LUB 3) klikając na moment przycisk nadawania

Skanowanie

To jest tak naprawdę to samo do podwójny nasłuch tylko na większej liczbie kanałów. Żeby dołączyć program do skanowania trzeba oznaczyć go znacznikiem TAG lub ”*“. Radio skacze po kanałach po 0.1s i sprawdza czy coś nie jest nadawane.

Pierwszeństwo łączności

  1. MAYDAY (distress)- gdy zagraża bezpośrednie niebezpieczeństwo i potrzebna jest natychmiastowa pomoc
  2. PAN-PAN (urgency; łączność pilna) - gdy pomoc nie jest potrzebna natychmiast (np. pomoc medyczna, asysta holowników)
  3. SECURITE (safety; łączność bezpieczeństwa)- łączność związana z bezpieczeństwem żeglugi (ostrzeżenia nawigacyjne, prognoza pogody)
  4. cała reszta (routine; łączność rutynowa)
Mayday

Wywołanie (na kanale 16)

MAYDAY x3 THIS IS / TU / DELTA ECHO (NASZ identyfikator) x 3 CALL SIGN … MMSI … MAYDAY THIS IS (NASZ identyfikator) CALL SIGN … MMSI … MY POSITION … opis zagrożenia I REQUIRE IMMEDIATE ASSISTANCE OVER

Pełna procedura: https://morka.pl/data/include/cms/bezplatne/Mayday_procedura_szkola_zeglarstwa_morka.pdf

Po odebraniu Mayday:

  1. radiotelefon przestawiamy na kanał 16
  2. nie prowadzimy komunikacji
  3. wyłączamy układ blokady szumów
  4. przygotowujemy się do notowania
  5. wzywamy kapitana

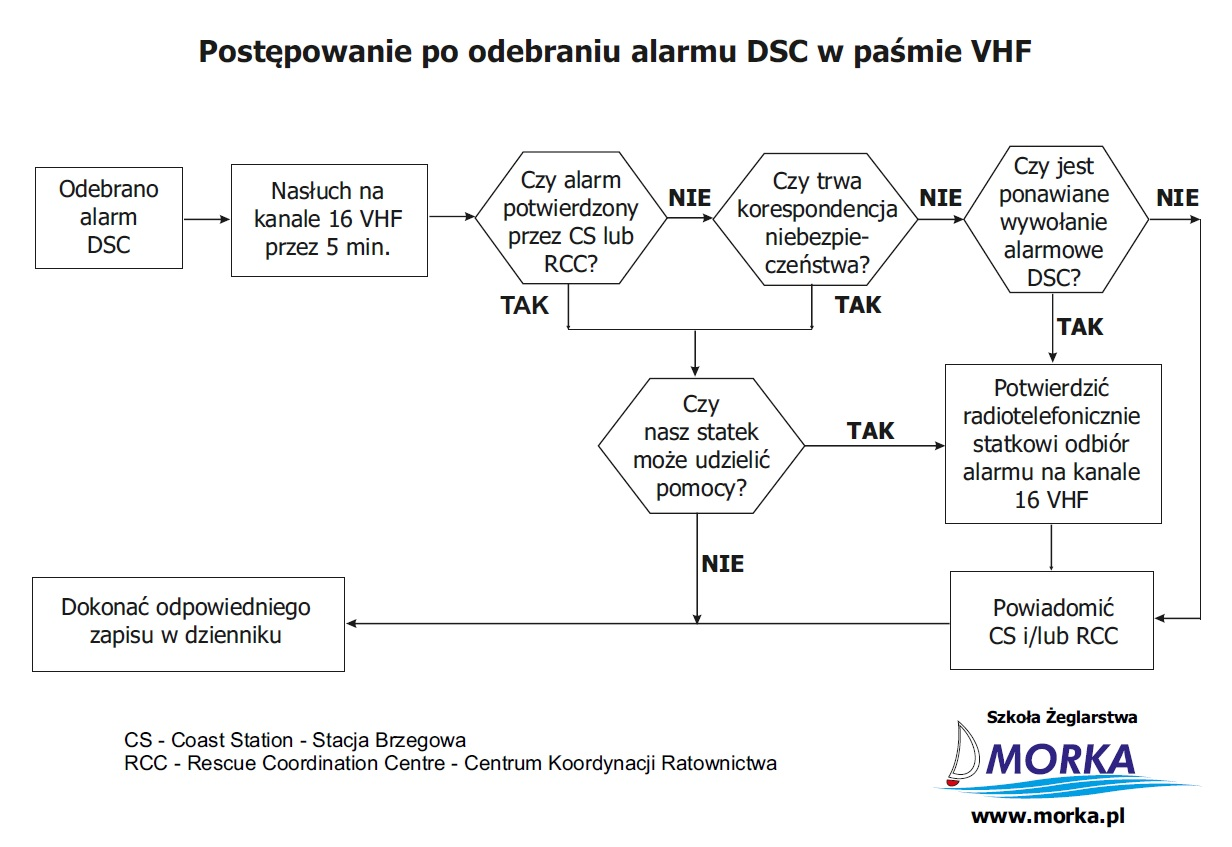

Schemat powstępowania po odebraniu Mayday:

Odwołanie fałszywego Mayday (na kanale 16)

< Wyłącz i włącz radio - w ten sposób przestajemy ponawiać alarm (lub przycisk cancel)>

ALL STATIONS x3 THIS IS (nasza nazwa) CALL SIGN … MMSI … MY POSITION … CANCEL MY DISTRESS ALERT OF (data) AT (czas nadania alarmu w UTC) UTC MASTER (nasza nazwa) CALL SIGN … MMSI … AT (czas nadania alarmu w UTC) UTC OUT

< czekamy na kanale 16 czy ktoś nas nie będzie wywoływał >

https://morka.pl/data/include/cms/bezplatne/Procedura_odwolania_distress.pdf

Potwierdzanie otrzymania Mayday (na kanale 16)

MAYDAY (nazwa statku w distress) THIS IS (nasza nazwa) x3 RECEIVED MAYDAY

Mayday Relay (na kanale 16)

MAYDAY RELAY x3 THIS IS (nasza nazwa) x3 MAYDAY (nazwa statku w distress) MMSI (statku w distress) IN POSITION … (wszystkie informacje przekazane w mayday) OVER

Źródło: https://pzsc.org.uk/wp-content/uploads/2016/04/Mayday-Relay-Message.pdf

Potwierdzenie stacji nadbrzeżnej otrzymanie Mayday Relay (na kanale 16)

(nazwa stacji) THIS IS (nasza nazwa) x2 RECEIVED DISTRESS RELAY

Pan-pan

Wywołanie do wszystkich stacji (na kanale 16)

PAN-PAN x3 WSZYSTKIE STACJE / ALL STATION / CHARLIE QUEBECK x3 THIS IS / TU / DELTA ECHO (NASZ identyfikator) x 3 CALL SIGN … MMSI … MY POSITION … opis zagrożenia OVER

Securite

Wywołanie do wszystkich stacji (na kanale 16)

SECURITE x3 WSZYSTKIE STACJE / ALL STATION / CHARLIE QUEBECK x3 THIS IS / TU / DELTA ECHO (NASZ identyfikator) x 3 MY POSITION … opis zagrożenia OUT

Jeśli usłyszymy komunikat securite, to na niego nie odpowiadamy, tylko notujemy w dzienniku GMDSS.

Wywołanie do konkretnej stacji (na kanale 16)

SECURITE x3 (Nazwa stacji) x3 THIS IS / TU / DELTA ECHO (NASZ identyfikator) x 3

< stacja proponuje kanał > Zrozumiałem, kanał 24

(Nazwa stacji) TU (NASZ identyfikator)

Łączność rutynowa

Wywołujemy na 16 lub kanale roboczym portu.

Wywołanie

(KOGO wywołujemy) x1 THIS IS / TU / DELTA ECHO (NASZ identyfikator) x2

przejdź na kanał … stacja potwierdza na dedykowanym kanale znowu robimy wywołanie

Odpowiedź

(KTO nas wywoływał) x1 THIS IS / TU / DELTA ECHO (Nasz identyfikator) x1
